"Puente de Vigas para el Transporte de Transformadores
Supro Trailer diseña el puente de vigas para el transporte de grandes transformadores, y la capacidad de carga del puente de vigas de Supro supera las 600 toneladas en la actualidad. Para un puente de vigas más pequeño, Supro también cuenta con una plataforma rebajada que puede cargarlo. Supro tiene más de 10 años de experiencia en la fabricación de puentes de vigas, por lo que poseemos tecnología madura y diseño en este campo.
Estructura principal del Puente de Vigas de Supro
1. Tiene vigas de carga para cargar la carga.
2. Tiene vigas laterales para combinar la viga de carga con la viga de distribución de peso.
3. Viga de distribución de peso que combina la viga lateral y el semirremolque modular hidráulico.
4. Cilindros elevadores para ajustar la altura del puente de vigas.
5. Cilindros de dirección en la parte trasera.
6. Cilindros ajustables en anchura que ajustan el rango de carga ancho.
7. Vigas colgantes para cargar la carga.

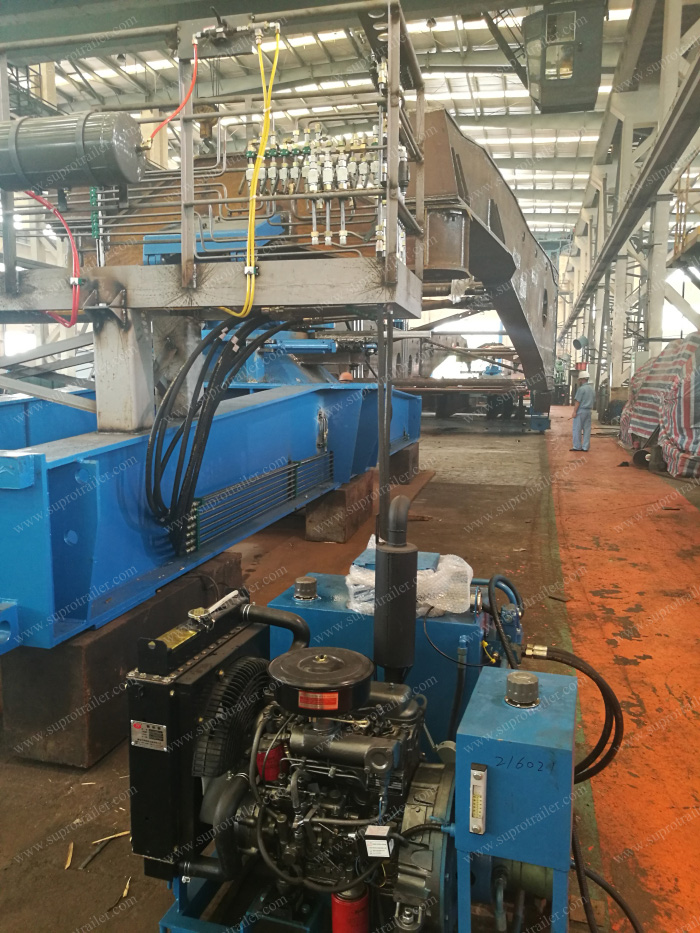

8. Un equipo de potencia."

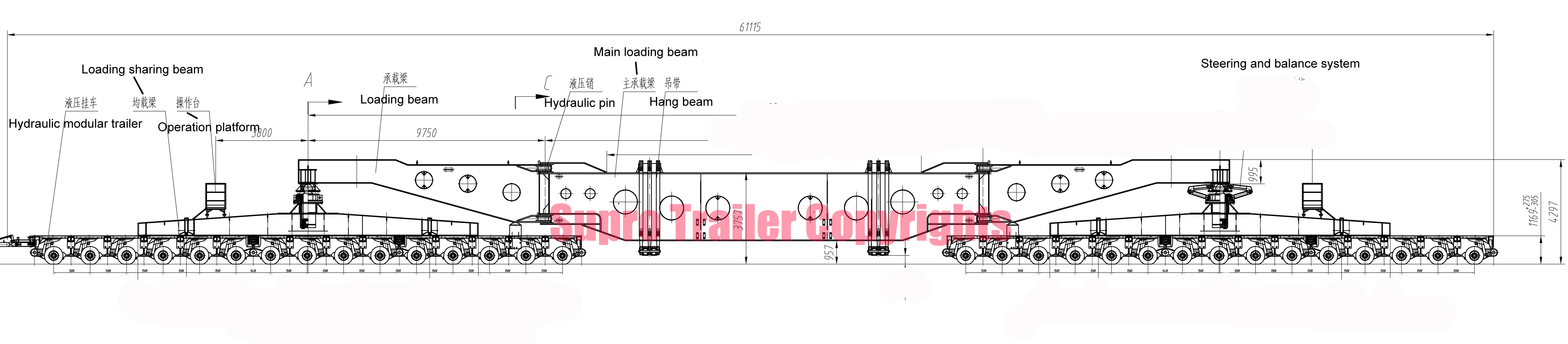

1. Dibujo del puente de vigas.
2. Video del puente de vigas de 500 toneladas.
3. Puesta en marcha del puente de vigas de 500 toneladas.

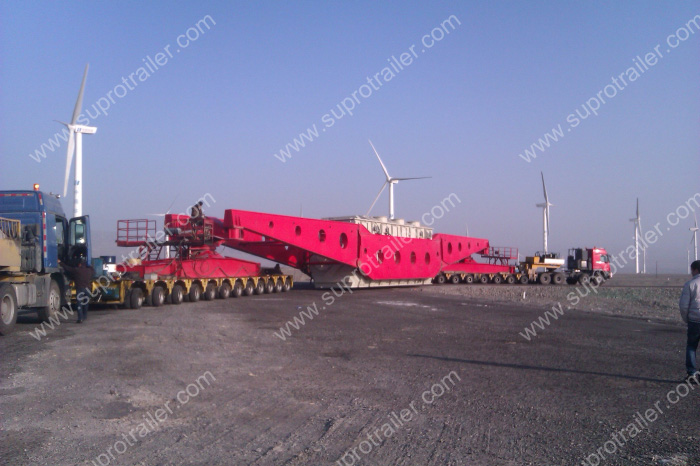

4 Vista general del puente de vigas de 500 toneladas.

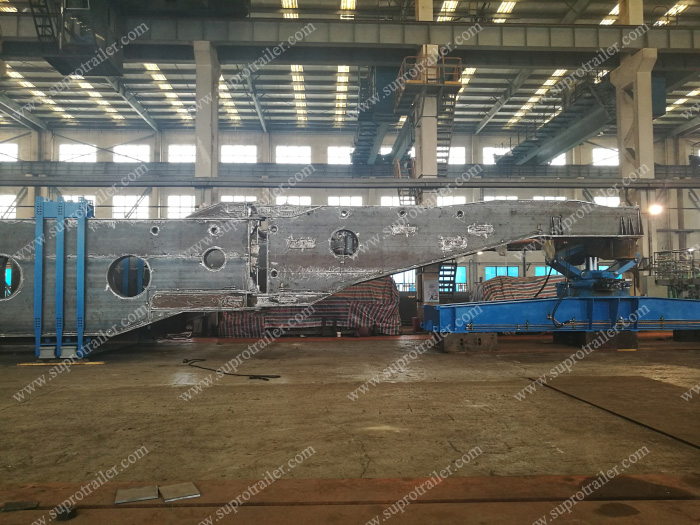

4.1 Videos de vista general del puente de vigas (desde la parte trasera hasta la parte frontal).▼

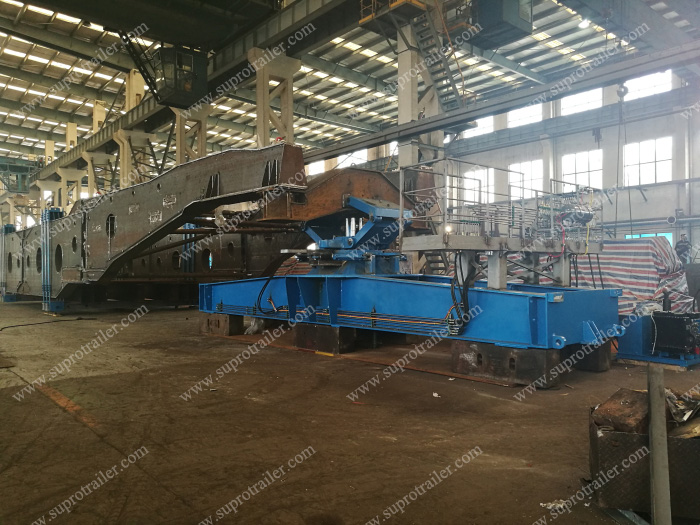

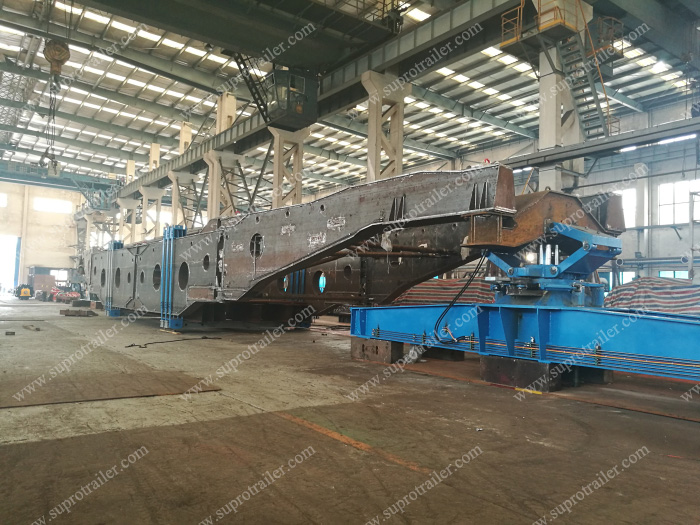

Vista general del puente de vigas (en la plataforma de operación frontal).▼

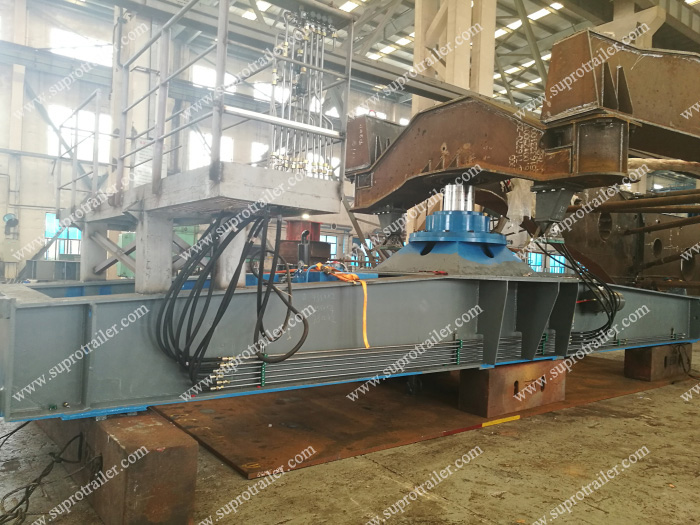

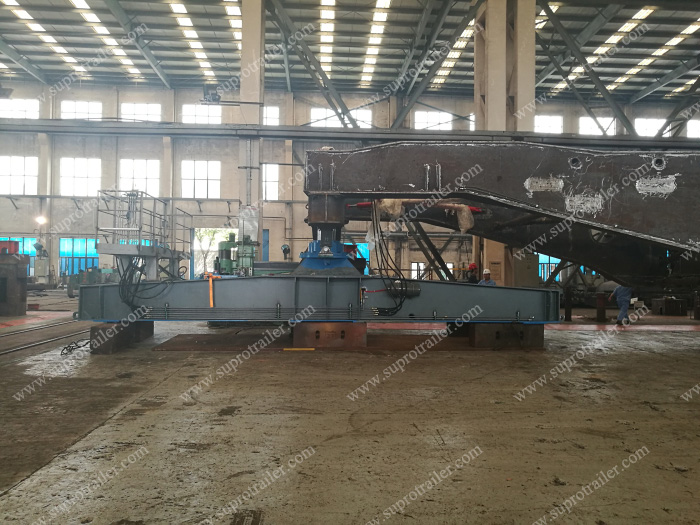

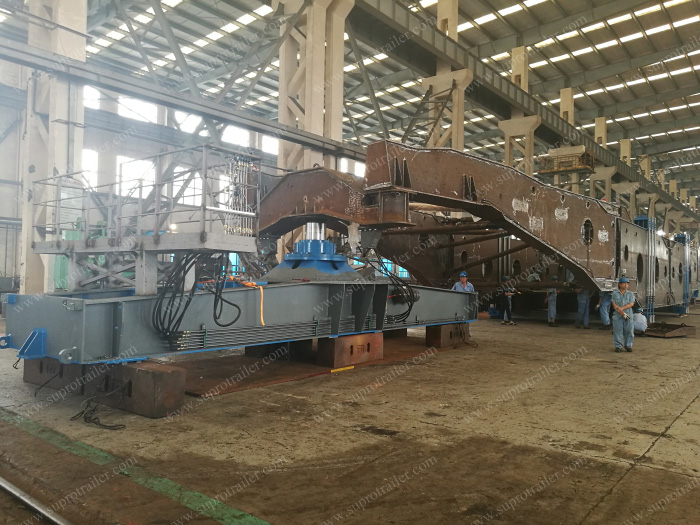

Plataforma de operación frontal y viga de distribución de peso (combinada con el remolque modular hidráulico), que también tiene un cilindro grande de elevación.▼

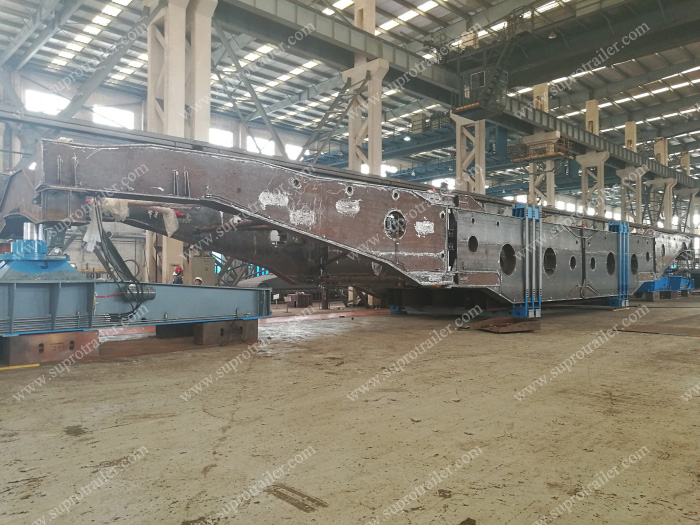

Después de la viga de distribución de peso, está la viga lateral. Y después de la viga lateral, está la viga de carga que tiene 2 vigas de suspensión de color azul.▼

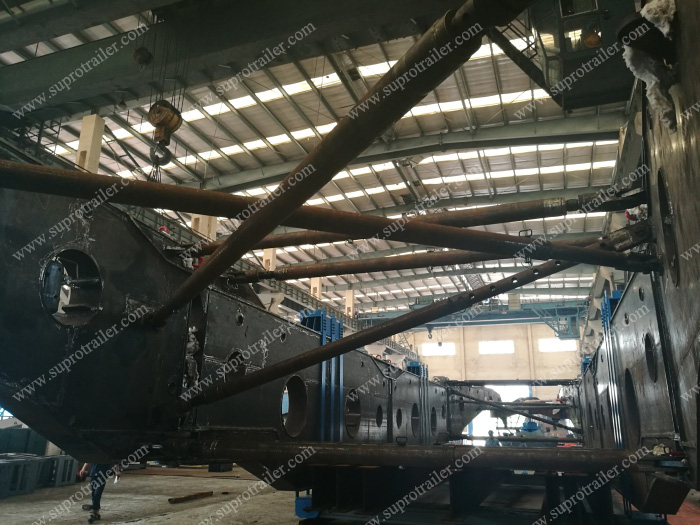

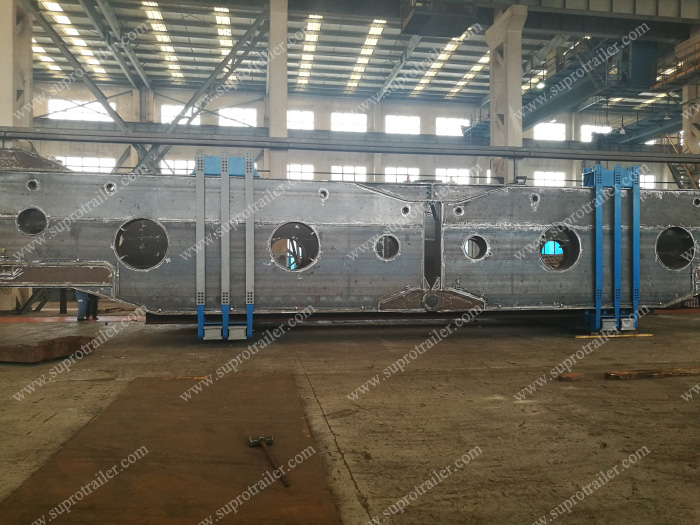

2 vigas de carga (también los segmentos están combinados) y 2 vigas de suspensión azules (la posición es ajustable en función de la longitud de la carga).▼
La viga lateral trasera después de la viga de carga, se combina con la plataforma de operación trasera y la viga de distribución de peso.▼

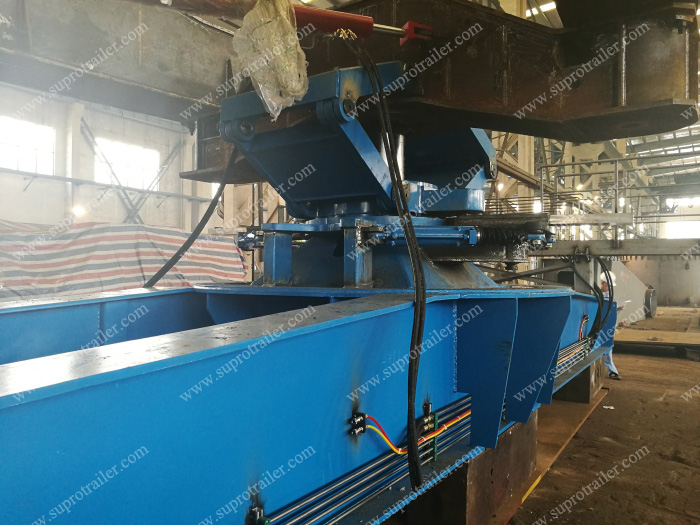

Plataforma de operación trasera y viga de distribución de peso. Las vigas de distribución de peso tienen un cilindro grande de elevación y 4 cilindros pequeños de dirección.▼
➪Enlace relacionado: Más fotos de la vista general del puente de vigas.
Plataforma de operación frontal y viga de distribución de peso.▼

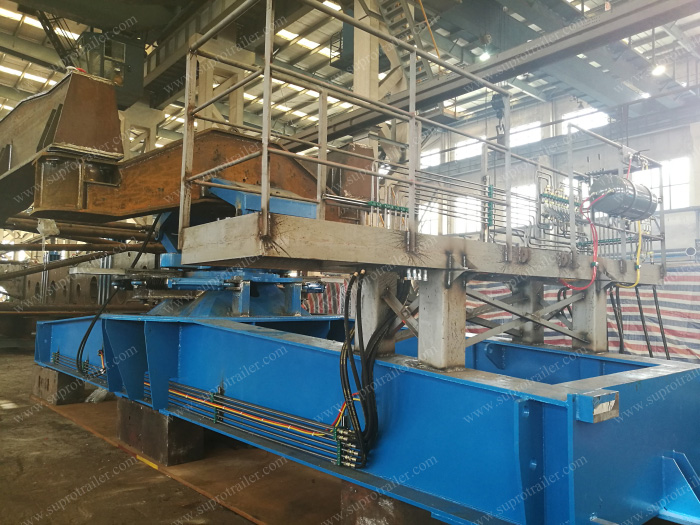

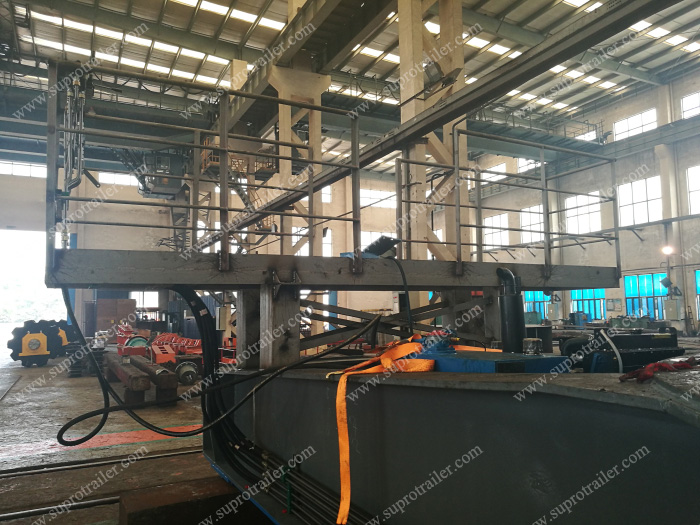

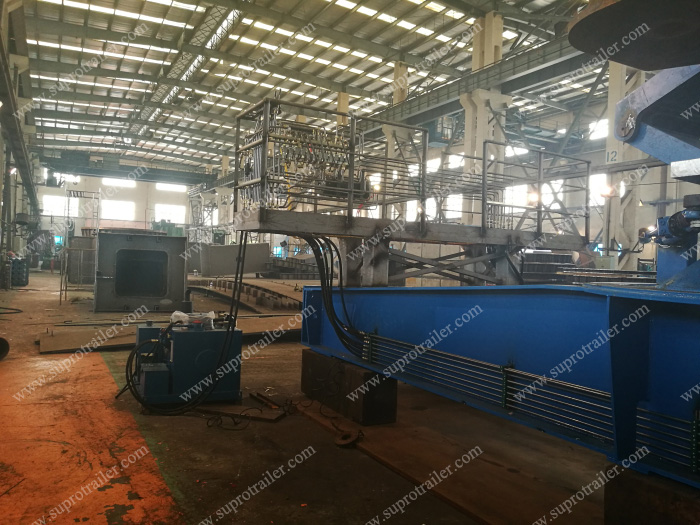

Plataforma de operación frontal.▼

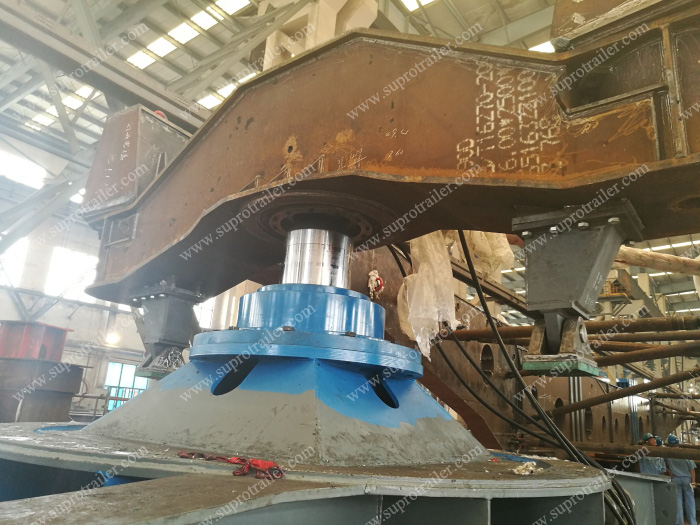

Cilindros de elevación frontal.▼
➪Enlace relacionado: Más fotos de la parte frontal del puente de vigas.

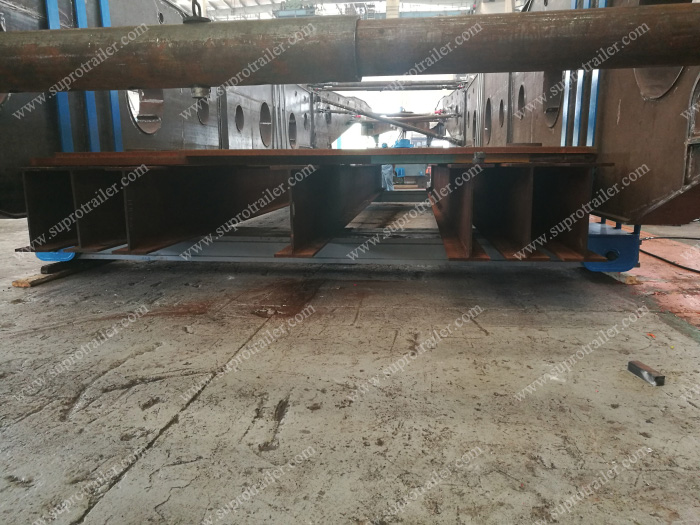

El ancho del puente de vigas es ajustable y tiene un rango de ajuste. Dibujo del ancho (es personalizado).▼

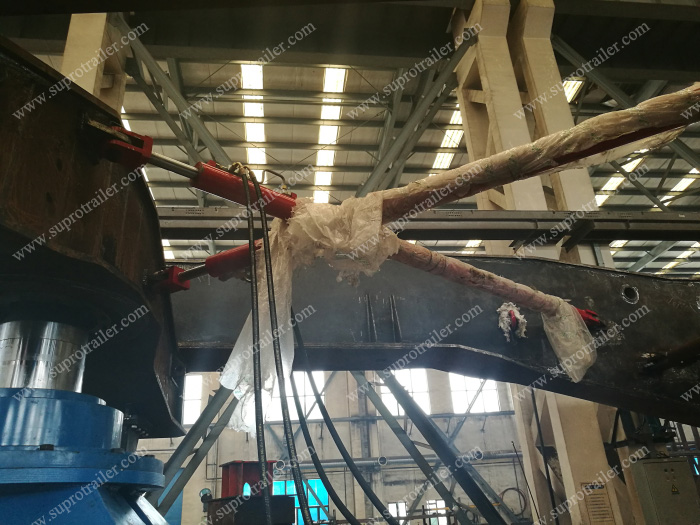

➪Enlace relacionado: Más fotos de los cilindros ajustables en el medio.
Vigas de suspensión.▼

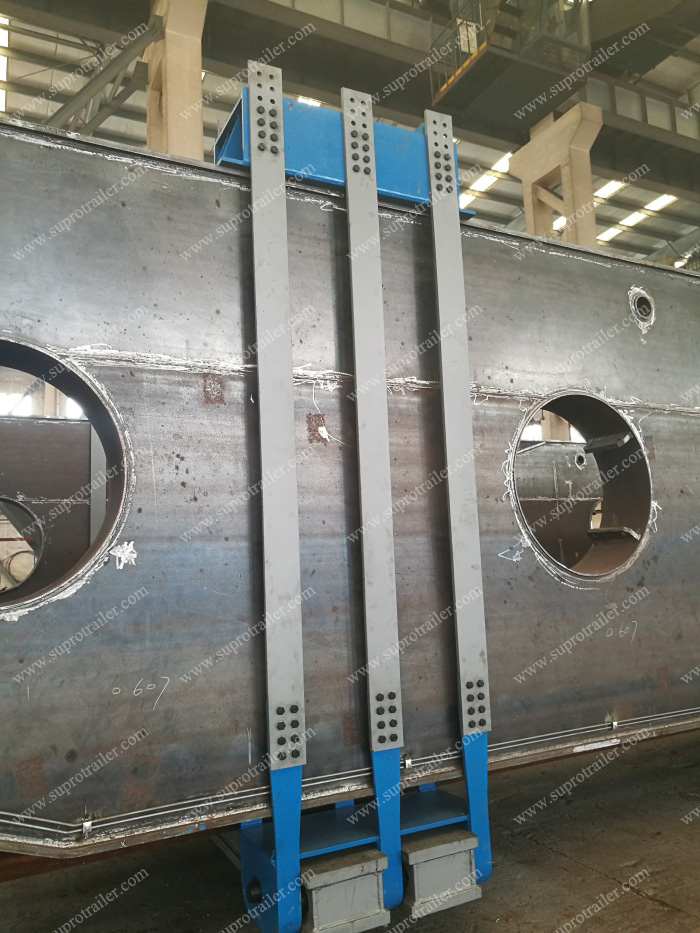

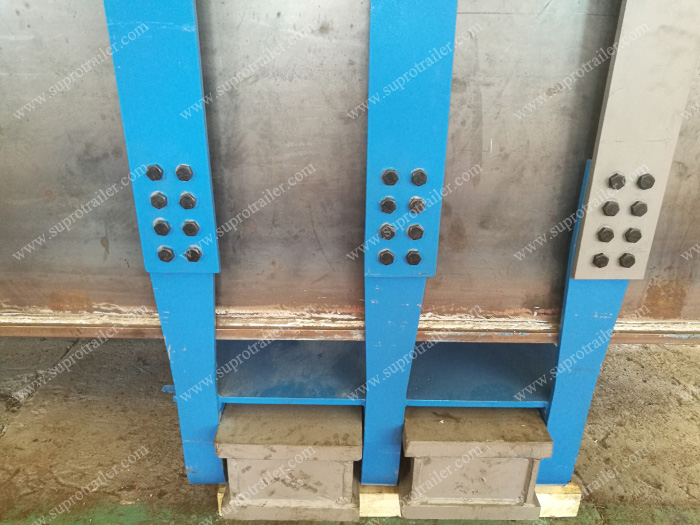

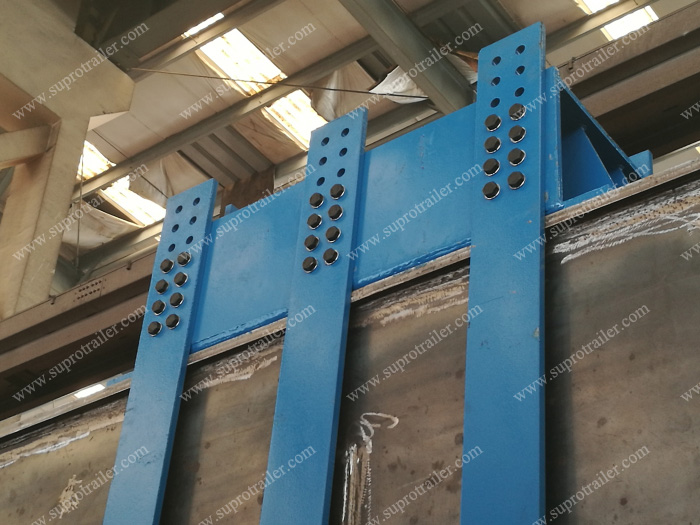

Parte superior de la viga de suspensión.▼

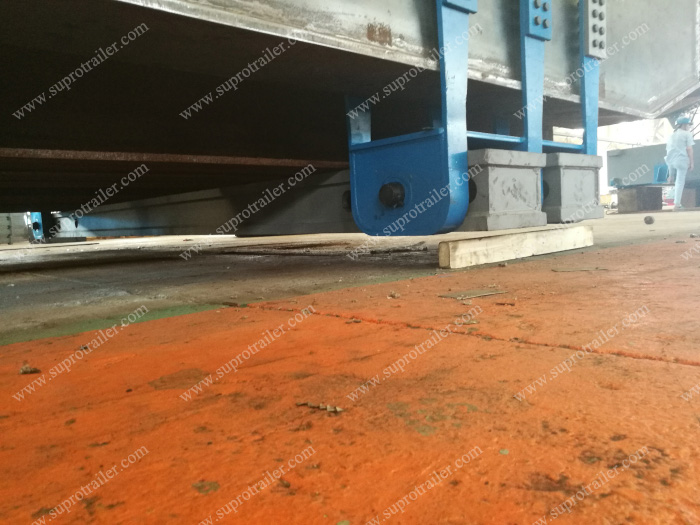

Parte inferior de la viga de suspensión.
Viga transversal de las vigas de suspensión, que también es extensible.▼
Video de la plataforma de operación trasera y los cilindros de dirección.▼
Parte trasera del puente de vigas.▼
Plataforma de operación trasera del puente de vigas.▼

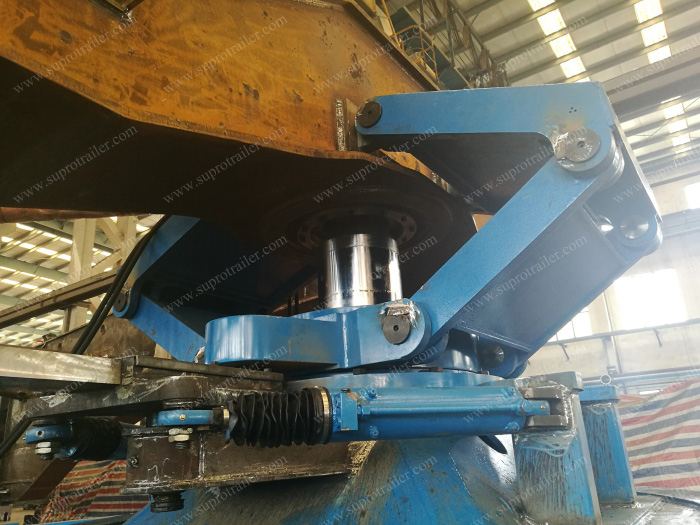

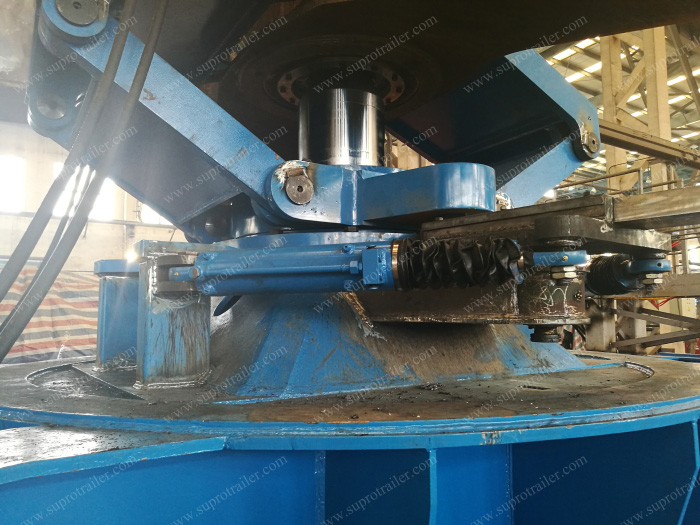

Cilindros de dirección trasera / 4 unidades y 1 cilindro grande de elevación.▼
➪Enlace relacionado: Más fotos de la parte trasera del puente de vigas.
